Схема замка зажигания и разъема катушки зажигания

[stalnoi_oskal]

Собрался подключить Shift Lights.



Похоже, у меня полный аналог Summit Racing® Adjustable Shift Lights SUM-G2945

Схема подключения стандартная для таких девайсов.
Помогите пжл. найти по цвету "+" на замке зажигания и "—" на катушке.
Тестера нет, думаю сориентироваться по схеме по цветам провода.



Схему с обозначением цветов проводов не могу найти. Подскажите где ее добыть?

[root]

При включении зажигания на плюсе катушки чуть менее 12 вольт.

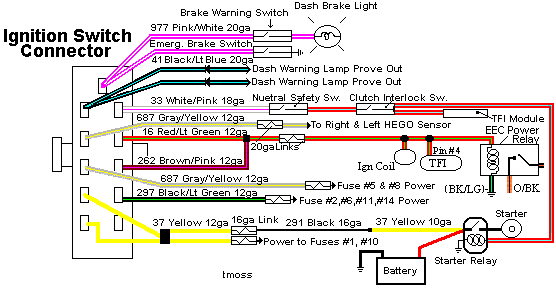

Вот по замку какая-то схемка.

Но верить ничему нельзя, надо все перепроверять тестером.

[KillBill]

http://static.summitracing.com/global/images/instructions/sum-g2945-1.pdf



http://www.mustangclub.ru/forum/topic/3477-faq-u-ili-skolko-i-kuda-lit-krutit-i-td/?p=106160

Изменено 27 Апреля 2014 пользователем KillBill

[stalnoi_oskal]

Спасибо!
