Разбор салона s197 05-09

[viper83 17]

Крутая тема Парни, молодцы)

[Alon 27]

Потолок же просто снимается

Снял без проблем когда шумку сам делал

Последовательность была следующая

Снял

плафон

козырьки

Передние дугообразные наладки на стойки

Затем задние сидушки

Заднюю полку с динамиками

Потом задний боковой пластик(осторжнее) неповреди проводку подогрева заднего стекла

Ну и собственно сам потолок(как я понял он держится на болтах что козырьки держут и на двух сзади , что над головоми пассажиров)

[Alon 27]

И еще,

Я как понял ты шумку клеишь?

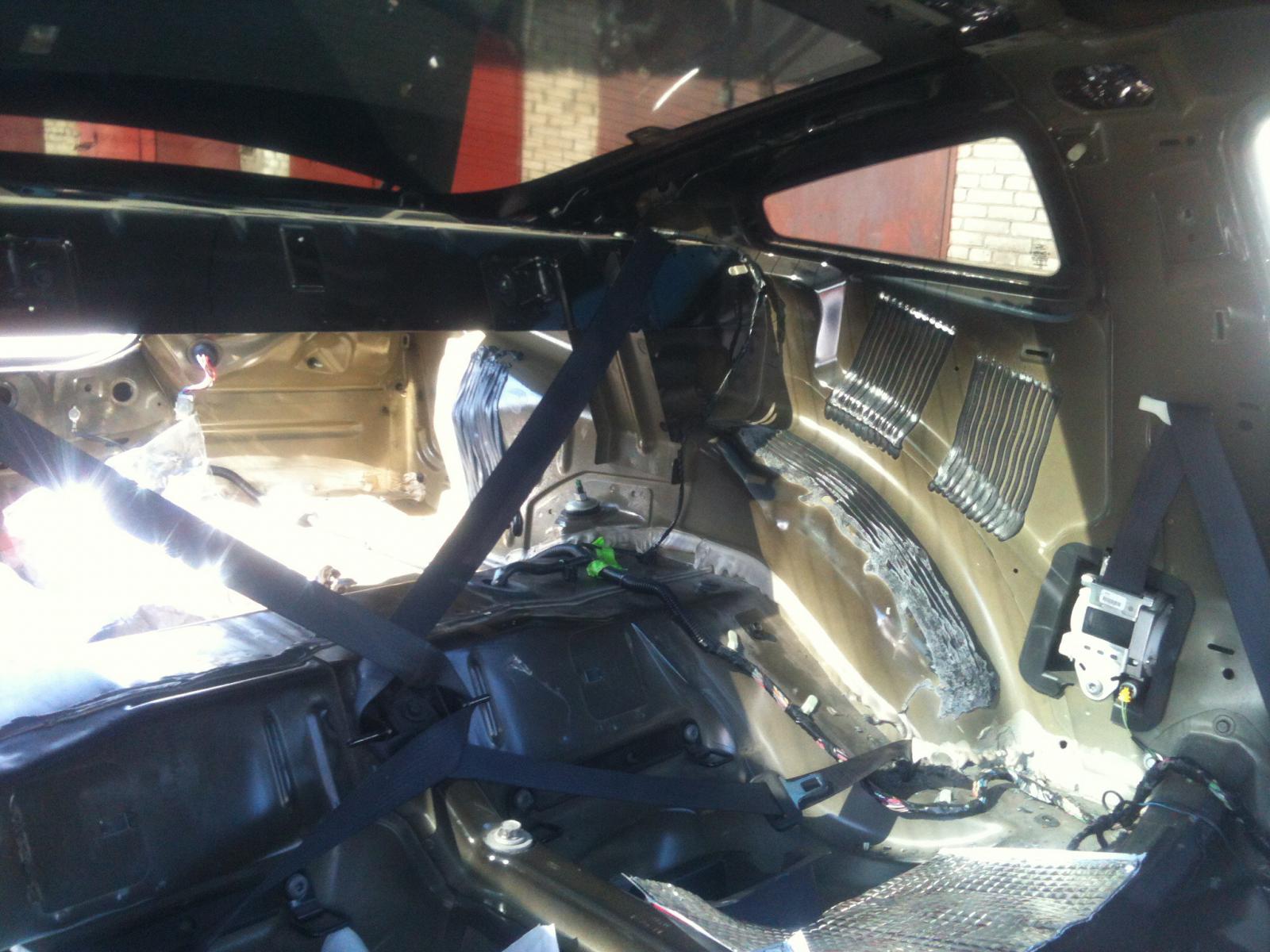

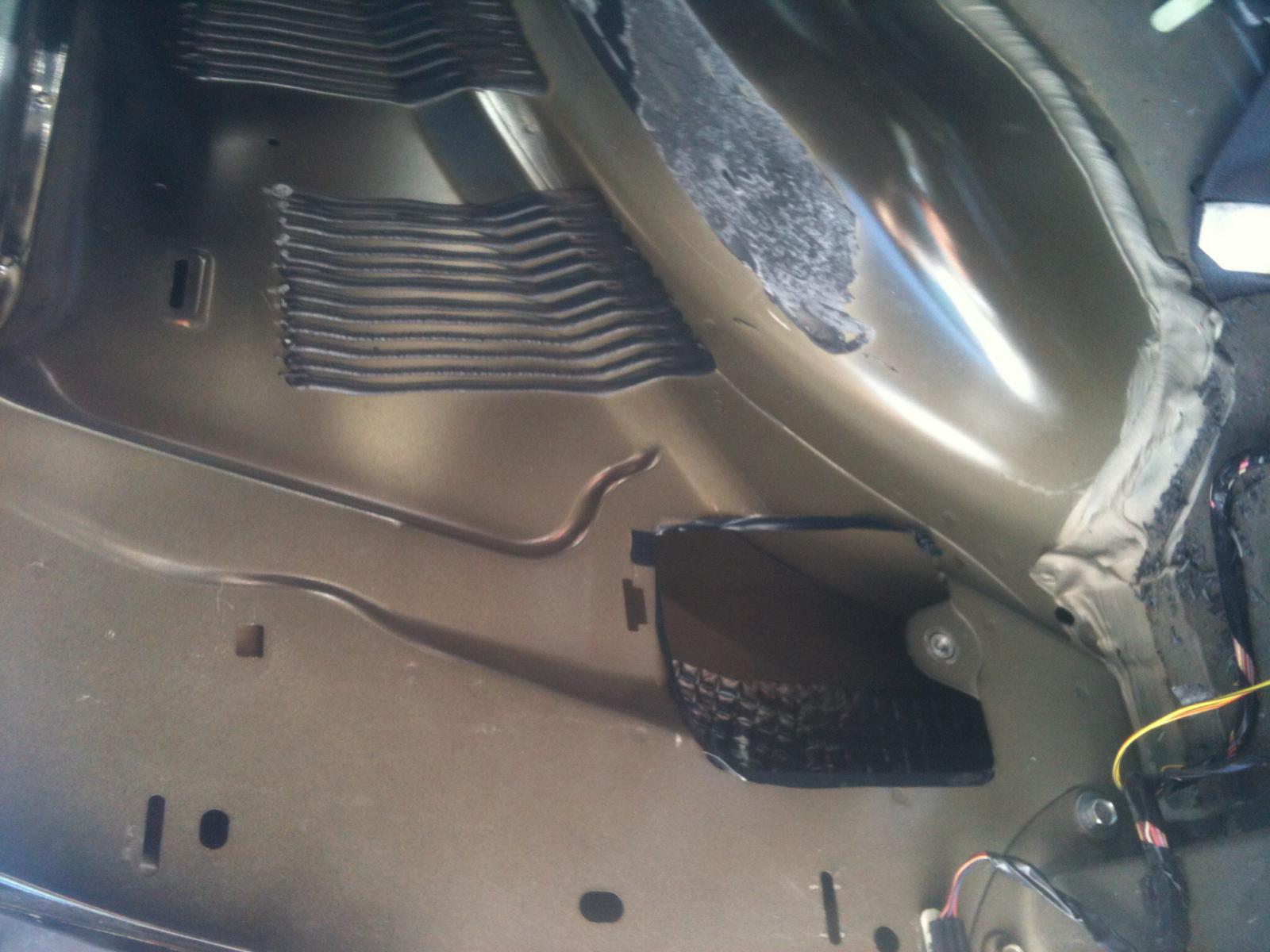

Не поленись сними катушки ремней безопасности - там будет дыра 15х15 , через которую ты легко просунишь руку проклеишь задние арки аж до багажника

[Alon 27]

Фото

[the_little 58]

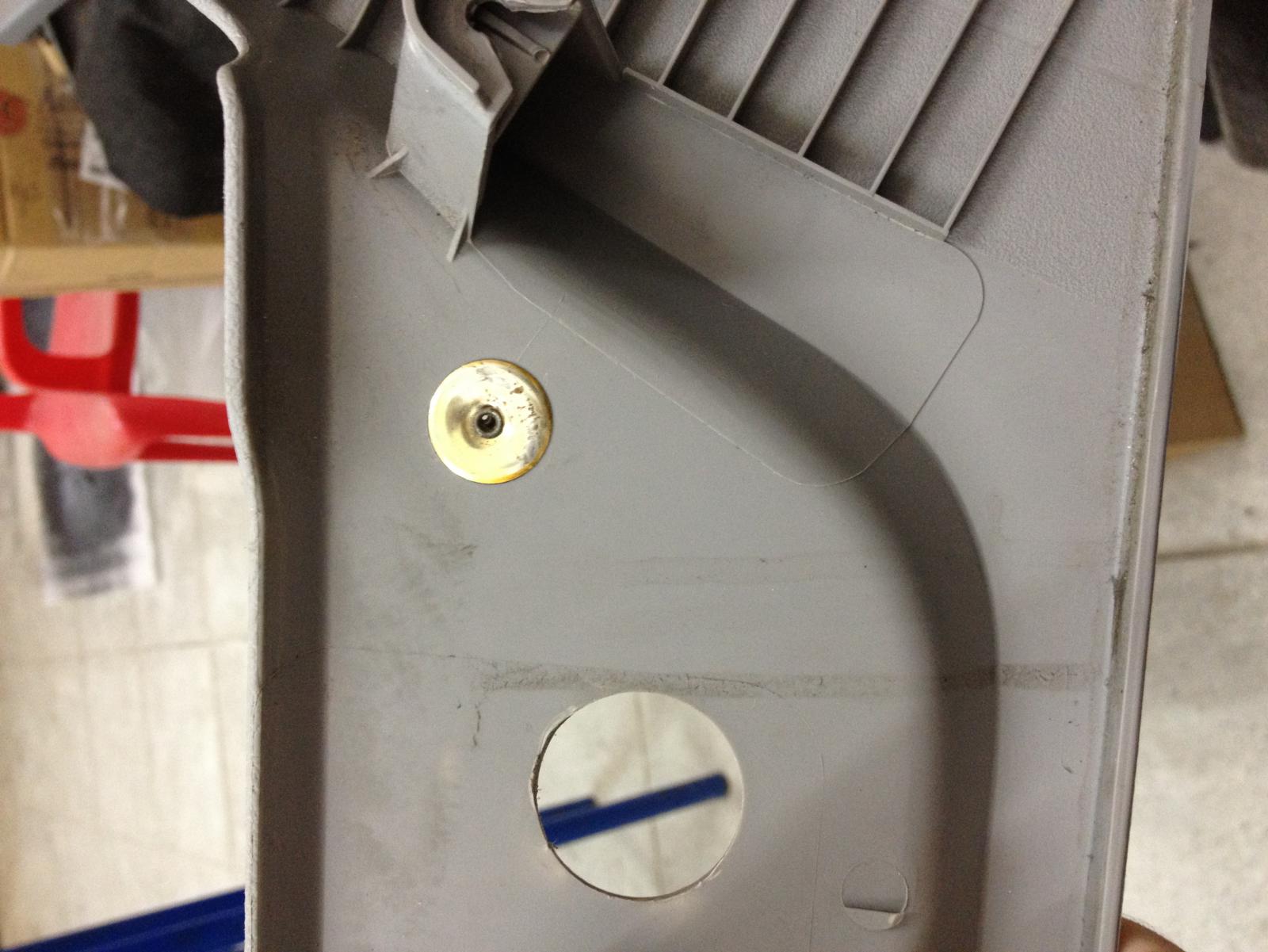

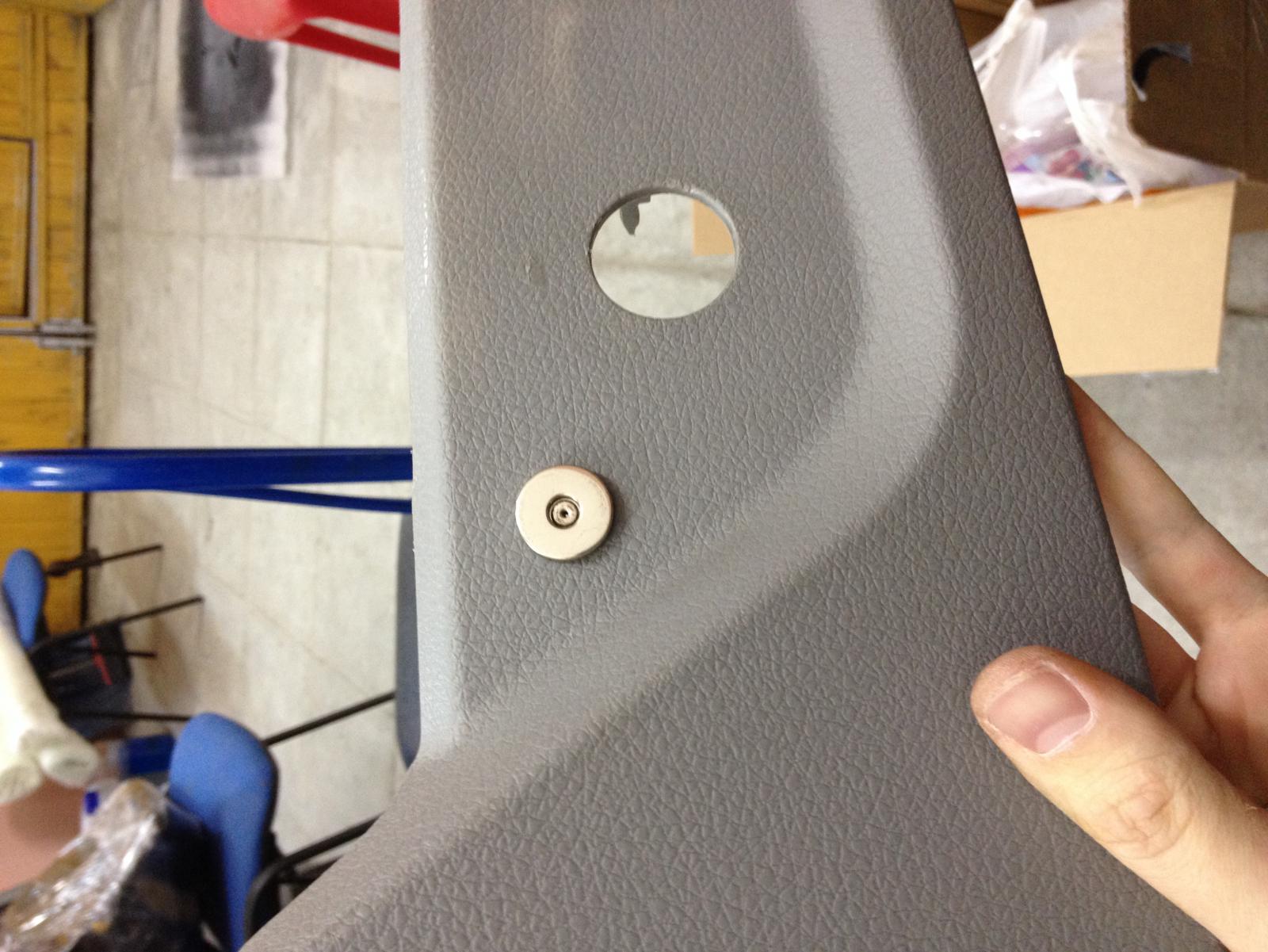

Снял пластик с сидушки под перетяжку.

На пластике есть металлическая клепка, по другому ее не назовешь.



Она вообще по задумке производителя для чего?

Можно ли ее высверлить?

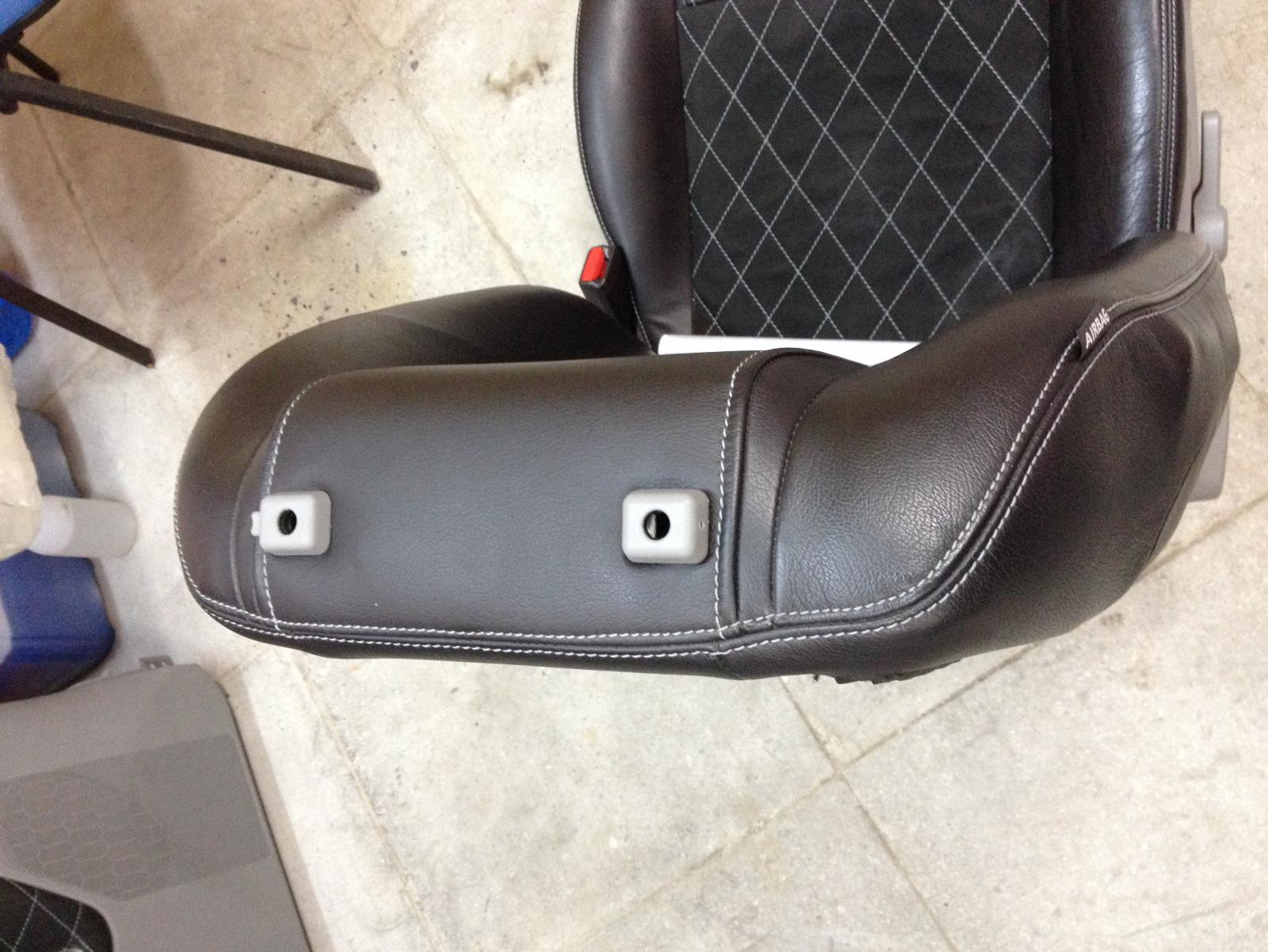

И еще. Снял подголовник. А пластик, в который этот подголовник вставляется, снять не могу. Кто подскажет?

Изменено 8 Апреля 2014 пользователем the_little

[Naz Gul 201]

Снял пластик с сидушки под перетяжку.

На пластике есть металлическая клепка, по другому ее не назовешь.



Она вообще по задумке производителя для чего?

2014-04-08 22-14-04.JPG2014-04-08 22-14-10.JPG

Можно ли ее высверлить?



Для того

Изменено 9 Апреля 2014 пользователем Naz Gul

[the_little 58]



Снял пластик с сидушки под перетяжку.

На пластике есть металлическая клепка, по другому ее не назовешь.



Она вообще по задумке производителя для чего?

2014-04-08 22-14-04.JPG2014-04-08 22-14-10.JPG

Можно ли ее высверлить?



Для того





Понял)) Можно высверливать)))

Остается вопрос по пластику в верхней части спинки сиденья

[the_little 58]

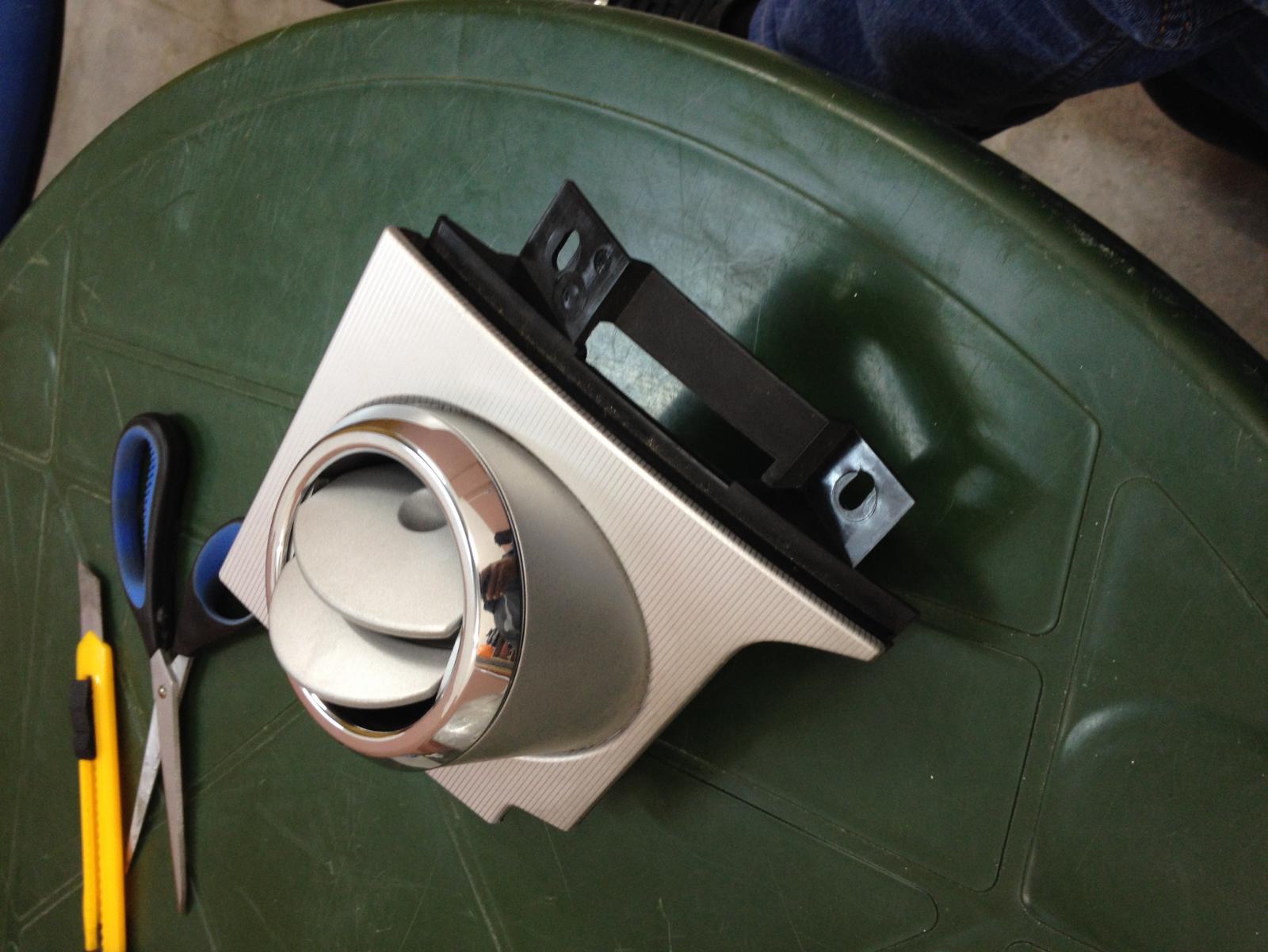

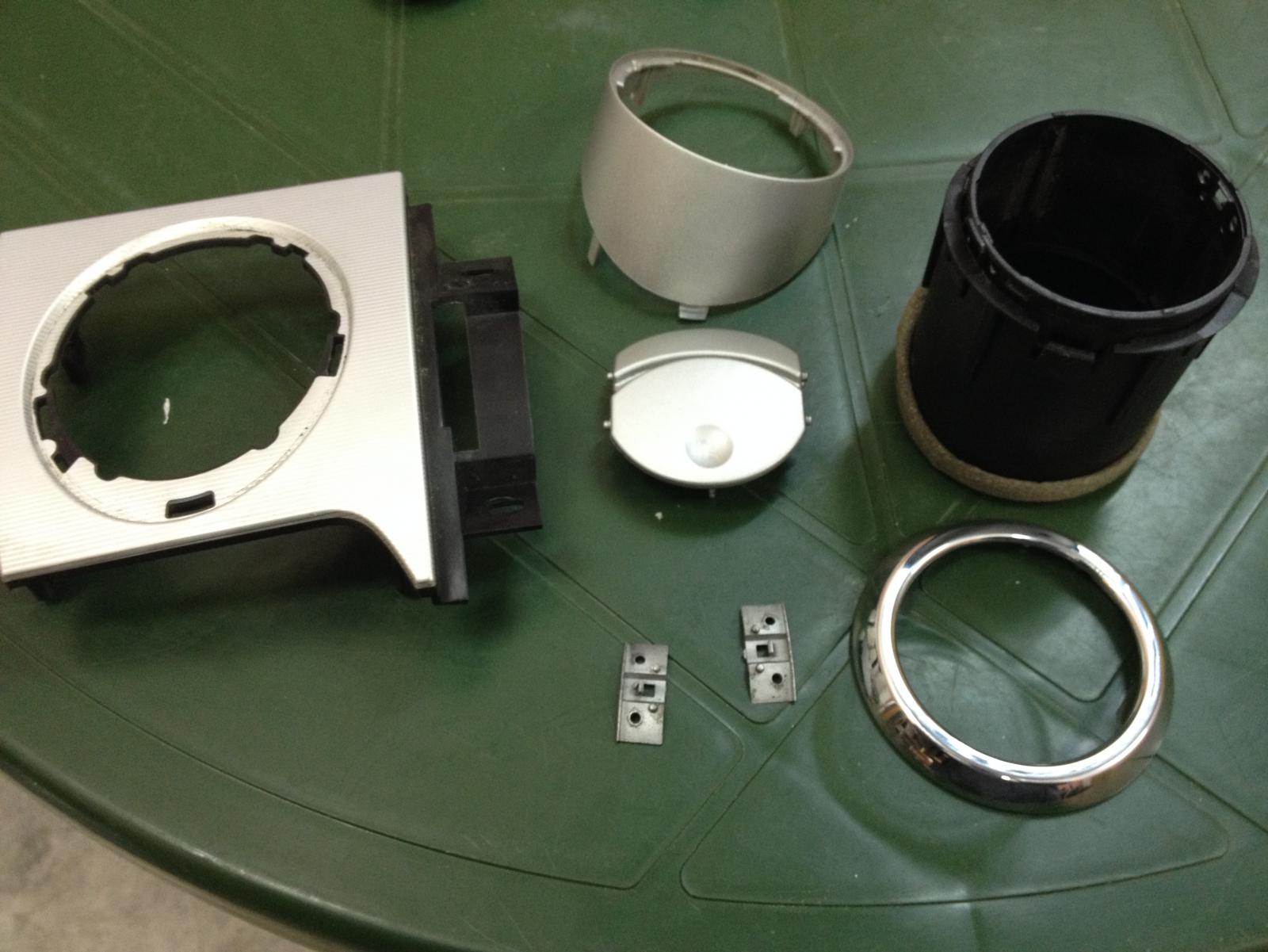

Разобрал воздуходувы под покраску серых частей.

Может кому пригодится))



Под инструкцию не катит, ну если что расскажу))



Порядок в моем случае был такой:



1. С внутренней стороны 2 защелки и 3 загогулины, которые придется отломать, чтобы снять воздуходувку.

Тут не понятен замысел конструкторов. Зачем из 5-элементов делать 2 защелки и 3 элемента впаивать? Все равно не разбирается))

Воздуходув от самой накладки отсоединили.



2. Теперь нужно отсоединить серебристую (в моем случае) накладку от остального.

Для это нужно нажать чем-нибудь на 3 защелки, которые находятся между черной трубкой и этой самой серебристой накладкой.



3. Теперь хромированное колечко.

Там все просто. По кругу продолговатые элементы, которые нужно отщелкнуть наружу. Осторожно, они достаточно хрупкие!



4. Теперь вытаскиваем штучки посередине, которыми регулируется направление воздуха. Просто вынимается из крепления и все.



5. Вытаскиваем боковушки маленькие, на которых эти направлялки держались.



Ну и все. Попозже постараюсь сделать фотки чего и куда, если надо))



[Naz Gul 201]

Разобрал воздуходувы под покраску серых частей.

Может кому пригодится))

1. С внутренней стороны 2 защелки и 3 загогулины, которые придется отломать, чтобы снять воздуходувку.

Тут не понятен замысел конструкторов. Зачем из 5-элементов делать 2 защелки и 3 элемента впаивать? Все равно не разбирается))

Воздуходув от самой накладки отсоединили.



Тут как раз таки всё понятно: этот узел не должен скрипеть и болтаться значит его нужно сделать неразборным, например спайкой, а две защелки нужны чтобы удобнее было паять в условиях конвейера - защелкнул и не паришься.

[the_little 58]



Разобрал воздуходувы под покраску серых частей.

Может кому пригодится))

1. С внутренней стороны 2 защелки и 3 загогулины, которые придется отломать, чтобы снять воздуходувку.

Тут не понятен замысел конструкторов. Зачем из 5-элементов делать 2 защелки и 3 элемента впаивать? Все равно не разбирается))

Воздуходув от самой накладки отсоединили.



Тут как раз таки всё понятно: этот узел не должен скрипеть и болтаться значит его нужно сделать неразборным, например спайкой, а две защелки нужны чтобы удобнее было паять в условиях конвейера - защелкнул и не паришься.



Теперь понятно))

[basta 129]

Чего будешь делать, тянуть кожей как я понимаю? Красить?

[the_little 58]

Чего будешь делать, тянуть кожей как я понимаю? Красить?

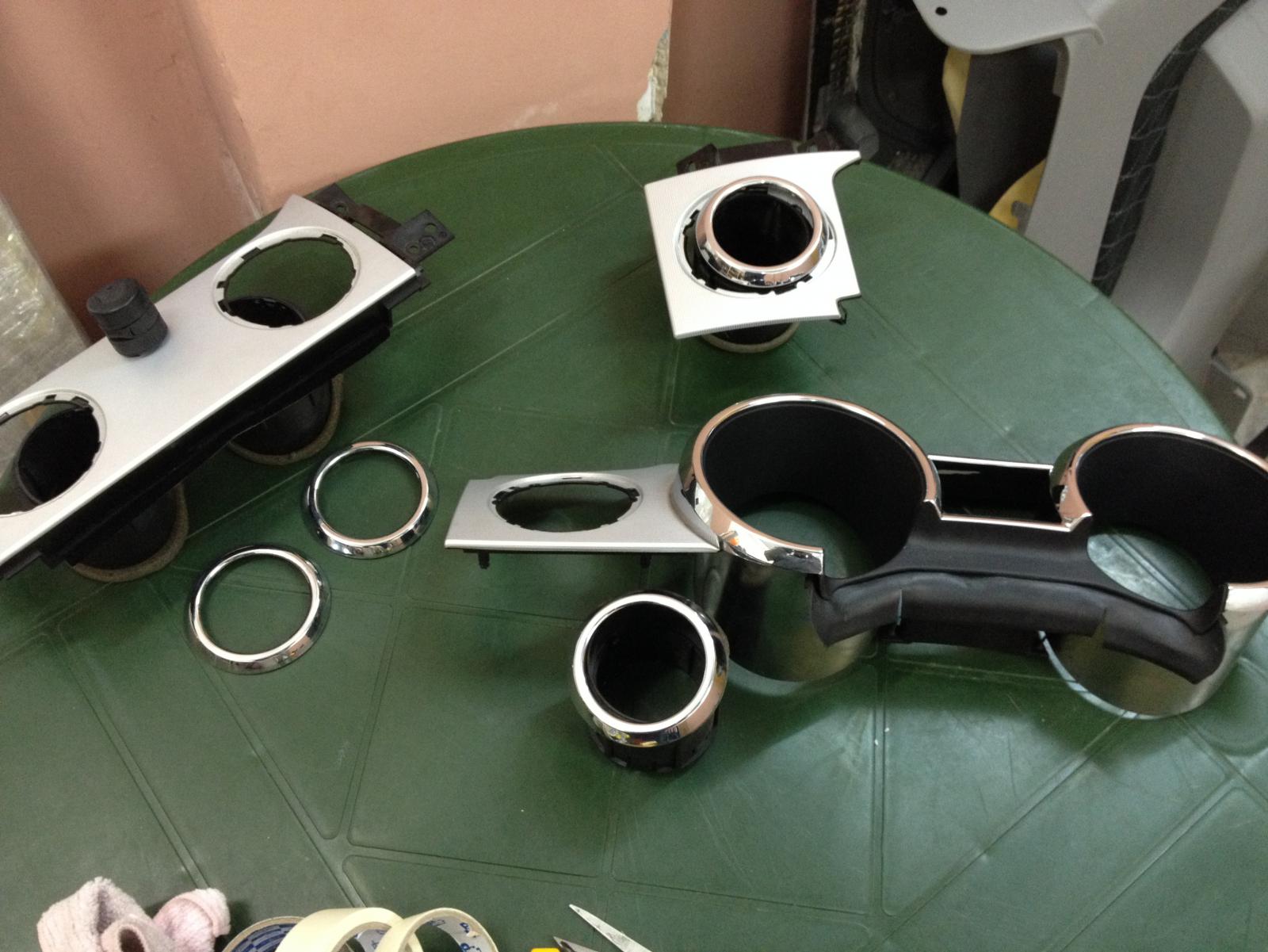

Серебристые элементы и внутрянку серую буду красить в черный.

По хромированным кольцам пока не решил.



Там думаю по грилям для ВЧ и СЧ, которые в стойках будут стоять, и не знаю стоит ли привязываться к виду воздуховодов, делать хромированное кольцо и черную середину.

Либо хромированные кольца превратить в алюминиевые и сделать алюминиевые кольца на грили с черной серединой, тогда все будет в одном стиле))



Либо оставить колечки в хроме и грили сделать просто черные.



Но за выдержанность стиля на соревнованиях баллы дополнительные дают вроде как))

Изменено 11 Апреля 2014 пользователем the_little
